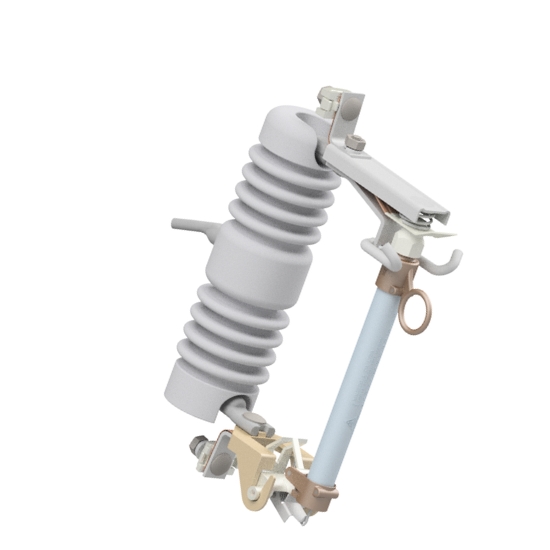

Chave Fusível Porcelana

A Chave Fusível tipo MZ foi desenvolvida para operar em redes de distribuição, nas tensões de 15, 27 e 38 kV.

Especialmente projetada para proteger transformadores , banco de capacitores, cabines primárias, linhas e ramais.

Sua construção robusta, fabricada com material rigorosamente testado, permite interromper desde a mínima até a máxima falta admissível pelo porta-fusível, nas mais severas condições, permanecendo inalteradas as suas características tanto mecânicas quanto elétricas.

O suporte e os insertos de montagem são fabricados em aço zincado a quente e fixados ao isolador por meio de cimento inorgânico, o qual não deteriora nem absorve umidade e tem uma resistência mecânica suficiente para absorver parte do esforço causado pelas forças de interrupção.

Podendo ser aplicada em qualquer sistema trifásico com tensão igual ou inferior à tensão máxima de operação da Chave.

Em ambientes de alta poluição ou alto grau de salinidade pode ser usada uma chave com tensão nominal maior que a da rede onde será instalada, onde o isolador terá distância de escoamento maior, possibilitando assim, maior segurança contra abertura de arcos. Ainda, para uma melhor resistência a abrasão, as ferragens poderão ser fornecidas em aço inoxidável.

A chave fusível tipo MZ é provida de gancho de abertura em alumínio para adaptação de ferramenta portátil para abertura em carga.

O porta fusível possui uma lingueta (Flipper) em aço inoxidável, que associado a uma mola não permite principalmente na operação de fechamento, que o elo fusível seja submetido a esforços de tração superior a 3Kgf. Este mecanismo, também proporciona uma expulsão rápida do elo fusível de dentro do cartucho nas faltas de baixa corrente, eliminando possíveis arcos internos.

Projeto de acordo com as normas ABNT / ANSI / IEC.
