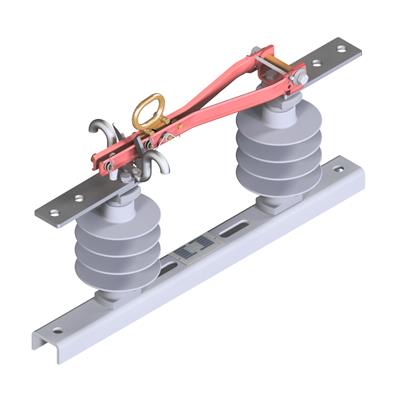

Chave Seccionadora Unipolar

A Chave Seccionadora tipo MSDB foi desenvolvida para operar em redes de distribuição, nas tensões de 15,27 e 38 kV e nas correntes de 400 a 630A.

É utilizada na maioria dos casos para interrupção e manutenção de redes de distribuição e ramais. Capaz de suportar elevados níveis de curto-circuito, devido a sua construção.
Fornecida com ou sem suporte de fixação, para cruzetas simples ou duplas e instalação direta em estruturas metálicas.
Basicamente, são construídas em cima de bases de perfil U em aço carbono galvanizado a quente.
Os isoladores utilizados são do tipo suporte e poderão ser fornecidos em material polimérico (Silicone HTV) ou porcelana vitrificada na cor cinza.

Os isoladores poliméricos possuem desempenho superior em ambientes agressivos de alta poluição e alta salinidade, distância de escoamento atende até a classe “E – muito pesada” de poluição local (SPL) e ocasionam na diminuição do peso do conjunto.

As facas são fabricadas em cobre eletrolítico de alta condutividade e sua característica construtiva garante resistência mecânica nas correntes de curto-circuito operação.

Os contatos são do tipo auto limpante de alta pressão com molas de aço inox e dispositivos de trava de segurança.
Os terminais são de cobre eletrolítico com tratamento superficial de estanho por eletrodeposição e padrão de furação NEMA ou para conectores tipo CUNHA.

Possuem olhal e gancho para operação manual por meio de vara de manobra ou para uso de dispositivo de abertura em carga (loadbuster).

Projeto de acordo com as normas ABNT / ANSI / IEC.
