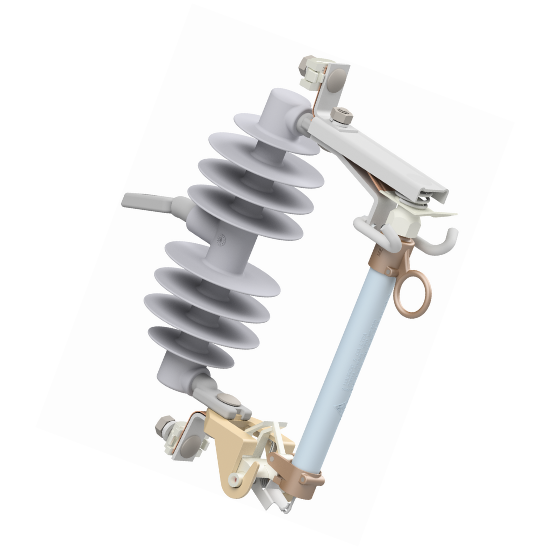

Cortacircuito Fusible Polimérico
Cortacircuito Fusible Polimérico
El Interruptor Fusible Polimérico MZP fue desarrollado para operar en redes de distribución, en tensiones de 15, 27 y 38 kV.
Especialmente diseñado para proteger transformadores, bancos de capacitores, cabinas primarias, líneas y ramales.
Su construcción robusta, fabricada con material rigurosamente probado, le permite interrumpir desde el mínimo hasta el máximo fallo permitido por el portafusibles, en las condiciones más severas, manteniendo inalteradas sus características mecánicas y eléctricas.
El aislador está fabricado con un núcleo de resina epoxi con fibra de vidrio, envuelto en un compuesto de caucho de silicona, obteniendo un menor peso y mayor distancia de flujo que los normalmente utilizados en porcelánico.
Se puede aplicar a cualquier sistema trifásico con tensión igual o inferior a la tensión máxima de funcionamiento del Switch.
En ambientes con alta contaminación o alto grado de salinidad se puede utilizar un interruptor con una tensión nominal superior a la de la red donde se instalará, donde el aislador tendrá una mayor distancia de flujo, permitiendo así una mayor seguridad contra la formación de arcos. Además, para una mejor resistencia a la abrasión, los herrajes se pueden suministrar en acero inoxidable.
El interruptor fusible tipo MZP está equipado con un gancho de apertura de aluminio para adaptar una herramienta portátil para la apertura bajo carga.
El portafusibles posee una lengüeta de acero inoxidable (Flipper), que combinada con un resorte evita que el eslabón fusible sea sometido a esfuerzos de tracción superiores a 3Kgf, especialmente durante la operación de cierre. Este mecanismo también proporciona una rápida expulsión del cartucho fusible desde el interior del cartucho en fallas de baja corriente, eliminando posibles arcos internos.
Diseño de acuerdo con las normas ABNT/ANSI/IEC.
